KJA438W、KJA438N隔膜密封式差压变送器
KJA438W、KJA438N隔膜密封式差压变送器
密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。
KJA438W、KJA438N隔膜密封式差压变送器用于测量液体、气体和蒸汽的流量、液位、密度和压力，然后输出与测得的差压相对应4~20mA DC信号。
由于它们可与HART275手操器相互进行通讯，故可进行远程设定及监控。
标准技术规格
1.通讯线路条件
电源电压：16.4~42VDC（16.4~30V DC ）
通讯距离：2Km，使用CEV电缆时
负载电容：0.22μ F以下
负载电感：3.3mH以下
与电源线的距离：15CM以下
连接于接收电阻上的接收仪表的输出抗在2.4KHz时，为10K Ω以上
.环境温度
-40~85℃(-40~185°F)(一般型)
-30~80℃(-22~176°F)(带数字式表头）
- 工作压力
2.7KPa abs（20mmHg ABS）
~法兰的额定工作压力
- 电源电压变动的影响
±0.005%/V（21.6~32V DC， DC，350Ω）
- 安装
变送器：2-inch管道安装
隔膜密封件：法兰安装
- 安装法兰规格
ANSI规格的法兰与垫片接触的一面，进行锯齿形加工（根据ANSI B16.5）
- 防水结构
JIS C0920 防 型（相当于IEC IP67 和NEMA 4X
- 变送器材质
法兰：JIS SCS14A

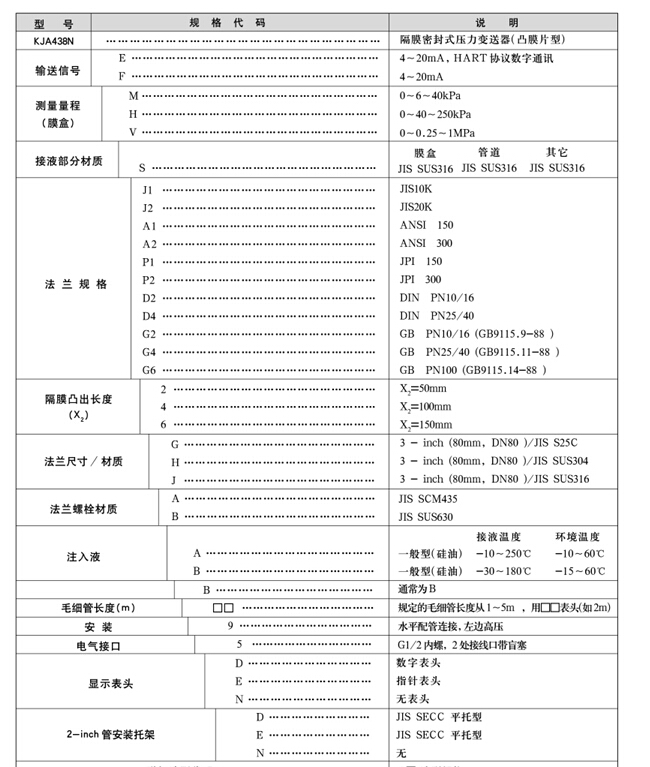

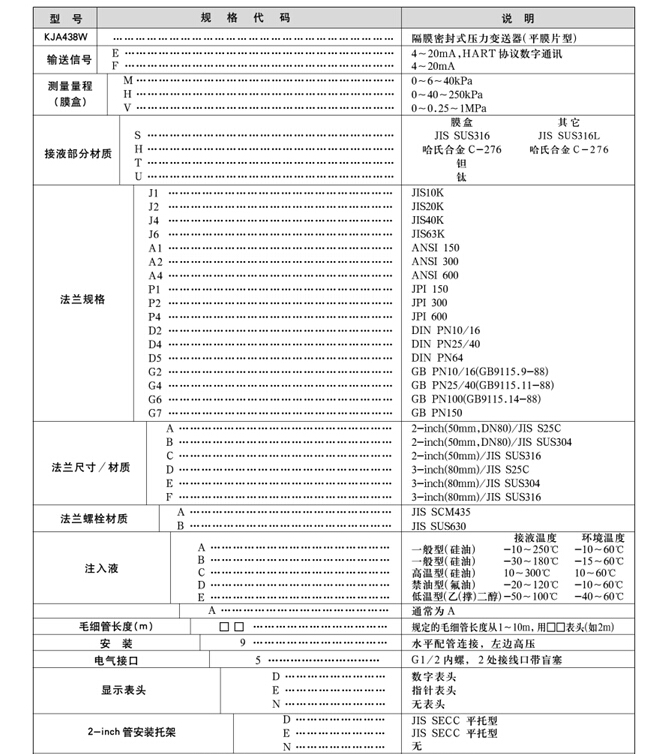

法兰螺栓：参阅“型号及规格代码表”
- 隔膜密封件材质
毛细管：JIS SUS316
保护管：JIS SUS304
PVC屏蔽（PVC的最大使用温度：100℃）
10阻尼时间常数
放大器组件和带隔膜密封件的膜盒组件的时间常数相加值。
放大器组件时间常数：0.2~0.64，可分9段设定。
当毛细管长5m，注入液的代码A时，在正常温度下取德的值。
