YTZ-150电阻传压力表
YTZ-150电阻传压力表
电阻远传压力表适用于测量对钢及钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器，故可测量值以电量值船只远距离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。
结构原理
本仪表有一个弹簧管压力和一个滑线电阻式发送器等所等所组成。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的煽形齿轮轴产生偏离时，电阻传送器的转譬（电刷）也相应地以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一项相应的读数值。同时，一次仪表也指示出相应的压力值。
主要技术指示
★精确度等级：1.6
★发送器起始电阻值：3~20Ω
★发送器满度电阻值：340~400Ω
★发送器连接端1.2外加电压不大于6V

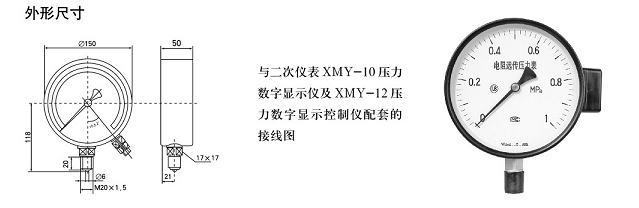

★滑线电阻式发送器接线图
★使用环境条件：-40~60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应★对仪表正常工作无明显影响。
★湿度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃
★重量：1.2KG
测量范围 |
||||
0~0.1 0~1 0~10 |
0~0.16 0~1.6 0~16 |
0~0.25 0-2.5 0~25 |
0~0.4 0-4 0~40 |
0~0.6 0-6 0~60 |
-0.1~0 -0.1~0.5 |
-0.1~0.06 -0.1~0.9 |
-0.1~0.15 -0.1~1.5 |
-0.1~0.3 -0.1~2.4 |
|
