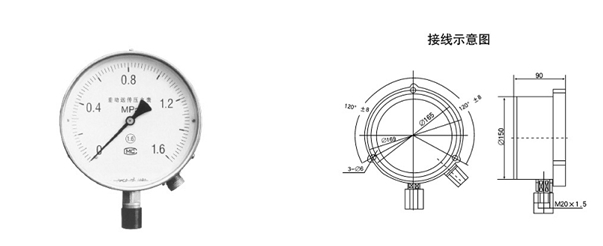

YTT-150差动远传动压力表
YTT-150差动远传动压力表
YTT-150型差动远传压力表是二线制本质安全性防爆仪表，用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后，可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外，还连续输错与被测压力信号成线性的4-20mA直流信号。可以与DDZ-II电动单元组合仪表中的显示、记录、调节仪表联用，组成自动记录、调节、控制等系统。适用于石油、化工、治金、电站、轻工业等部门使用。本仪表符合GB3836.4-83《爆炸性环境用防爆电气设备本质安全型电路和电气设备》有关要求，并径防爆检验单位鉴定取得防爆合格证收。
主要技术指示
测量范围：见型号规格表
输出信号：4~20MA DC，二线制
精度等级：1.6级
负载电阻：250Ω~350Ω
防爆标志ib II CT5
供应电源：直流电24V+10%/-15%
（本安全型径ISB5362-1006 5362-2006型安全供电）
工作环境：
温度：-10~+550℃
相对湿度：≤85%
外磁场：≤5奥斯特
注：1.产品分为基础，带阻尼器型“Z”，带隔膜型“G”（与）介质接触部分材质为1Gr18Ni9Yi和p2611混炼、带隔膜阻尼型“F”。
仪表供应电电源为直流24V，作本质安全型使用时由CI系列ISB安全栅供电，做普通型使用时由配电器供电。
型号表示
YTT |
代号 |
型式 |
测量范围 |
|
|
基型 |
-0.1~0：-0.1~0.06 -0.1~0.15：-0.1~0.3 -0.1~0.15：-0.1~0.3 -0.1~0.5:-0.1~0.9: -0.1~1.5:-0.14~2.4: -0.1-0.1： 0.16:0.25:0.4:0.6 1.1:6.2:2.54.6:10 16:25:40:60:100 |
Z |
带阻尼路 |
||
G |
带隔膜 |
0~0.1:0~0.16 0~0.25:0~0.4； 0~0.6:0~1 0~1.6:0~-2.5:0~4： 0~6:0~10.0~16： 0~25：0~40:0~60 0~100 |
|
F |
带隔膜阻尼器 |
||
|
代号 |
输出 |
|
|
-150 |
4~20MADC |
|
YTT |
Z |
-150 |
0-6MPa完整型号、测量范围 |
