HHLX系列智能旋进旋涡流量计
概述
HHLX系列智能旋进旋涡流量计是我公司开发研制的具有国内先进水平的新型气体流量测量仪表,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

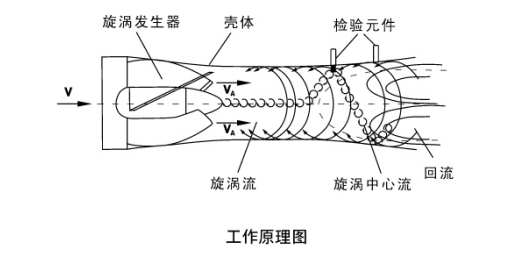

工作原理
流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋形导流叶片,当流体进入流量传感器时,导流叶片迫使流体产生剧烈的漩涡流。当流体进入扩散段时,漩涡流受到回流的作用,开始作二次旋转,形成陀螺式的涡流进动现象。该进动频率与流量大小成正比,不受流体物理性质和密度的影响,检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号,然后再与温度、压力等检测信号一起被送往微处理器进行积算处理,最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。
流量计结构
旋进漩涡流量计结构紧凑,主要由壳体、漩涡发生体、传感器(温度、压力、流量)、 整流器、支架和转换器构成。
产品特点
★无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无需特殊维护。
★壳体有不锈钢和铝合金供选择。
★内置压力、温度、流量传感器、安全性能高,结构紧凑,外形美观;可直接测量流体压力、温度与流量,并且自动实时跟踪补偿和压缩因子修正。
★采用先进电脑处理芯片,集成度高,体积小,性能好,整机功能强,采用电路微功耗设计,整机功耗低,可以内电池供电(3.6VDC),也可外接电源(24VDC)。
★采用独特的信号滤波技术,双检测技术和电路处理技术可有效地提高检测信号强度,并抑制由管线震动与压力波动造成的干扰信号。
★采用多级密码保护功能,有效防止改动参数。
★采用大屏幕LCD显示,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量以及流体压力、温度等参数。
★采用先进数据存储技术,可以进行一年的历史数据存储,断电数据不丢失。
★转换器可输出频率脉冲、4-20mA模拟信号,并且有RS485接口。可直接与微机联网,传输距离可达1.2Km。
★流量计精度等级为1.0%F.S 1.5%F.S
★测量口径:DN20、DN25、DN32、DN50、DN80、DN100、DN150、DN200。
流量计规格表
公称通径DN(mm) |
类型 |
流量范围(m³∕h) |
工作压力(MPa) |
精度等级 |
备注 |
20 |
|
1.2~15 |
1.6 2.5 4.0 6.3 10 16 |
1.0
1.5 |
≤2.5MPa 铝合金(L)
≥4.0MPa 不锈钢(G) 小于基本误差限绝对值的1∕3 |
25 |
|
2.5~30 |
|||
32 |
|
4.5~60 |
|||
50 |
A型 |
10~150 |
|||
B型 |
6~75 |
||||
80 |
A型 |
28~400 |
|||
B型 |
18~200 |
||||
100 |
A型 |
50~800 |
|||
B型 |
40~600 |
||||
150 |
A型 |
150~2250 |
1.6 2.5 4.0 |
||
B型 |
100~1200 |
||||
200 |
|
360~3600 |
注:1.准确度:为温度、压力修正后的系统精度。
A,B用以区分相同通径不同流量范围。
环境温度-30~60℃;介质温度-20~80℃。
大气压力86~106KPa;相对湿度5~95%。
典型应用:天然气、煤制气、压缩空气等高中流速气体。
